贵州交通职业技术学院通风空调BAS运行与维护实训系统

通风空调BAS运行与维护实训系统


产品描述

通风空调BAS运行与维护实训系统

一、通风空调BAS系统功能介绍:

   通风空调BAS系统主要模拟车站站厅的通风与空调系统,主要由冷却塔、冷却水系统、冷冻水系统、风系统的组成。本系统配备一组合空调机组(新风、回风、排风)、一台回(排) 风机、风管道及各类风阀执行器。

   1、冷却水系统:冷却泵、冷却塔等设备。冷却塔放置室外。

   2、冷冻水系统:采用螺杆式制冷机组、冷冻水泵、定压装置、水处理装置、集分水器及相关附件、阀门联合运行进行制冷。在冷冻水供水管上设置平衡阀、流量计以平衡管路阻力, 调解流量,在集分水器之间设置压差旁通阀,调解水系统的压力与流量。

   3、通风空调BAS系统,可以真实的对学生进行系统、全面的培训。学员通过车站通风与空调工程实训系统可以进行制冷机组的保养与维护、水泵的保养与维护、各类传感器的保养与维护、组合式空调机组的保养与维护等实训,并可以与车站消防自动报警及其联动控制实训系统联动。在空调管道的送口处安装有 70 度熔断式防火阀。火灾发生时,应关闭着火区域的空调及新风机,停止向着火层输送新风,减少助燃。

   4、配套车站通风空调BAS三维虚拟系统一套,软件可展示车站通风空调BAS系统的大、小系统,空调水系统、给排水的管道动态流水状态,系统可通过控制相关阀门开启、关闭动态流水效果,模拟仿真各系统的工作状态和逻辑关系;同时可查看主控设备的相关信息介绍或三维虚拟动画。学员可通过BAS系统生动形象的了解、操作地铁通风空调BAS系统的设备基本组成、工作原理、操作方法。

二、可完成实训项目:

   1前端传感器、执行器的认识

   2前端传感器的安装接线实训

   3前端执行器(风阀驱动器、水阀驱动器)安装接线实训

   4空调风系统的认识与操作

   5空调水系统的认识与操作

   6组合风柜(表冷器、风机盘管) 的认识、检修、保养与维护;

   7冷水机组、水泵及冷却塔认识、检修、保养与维护;

   8空调系统综合监控软件操作实训;

   9空调系统应急工况操作实训

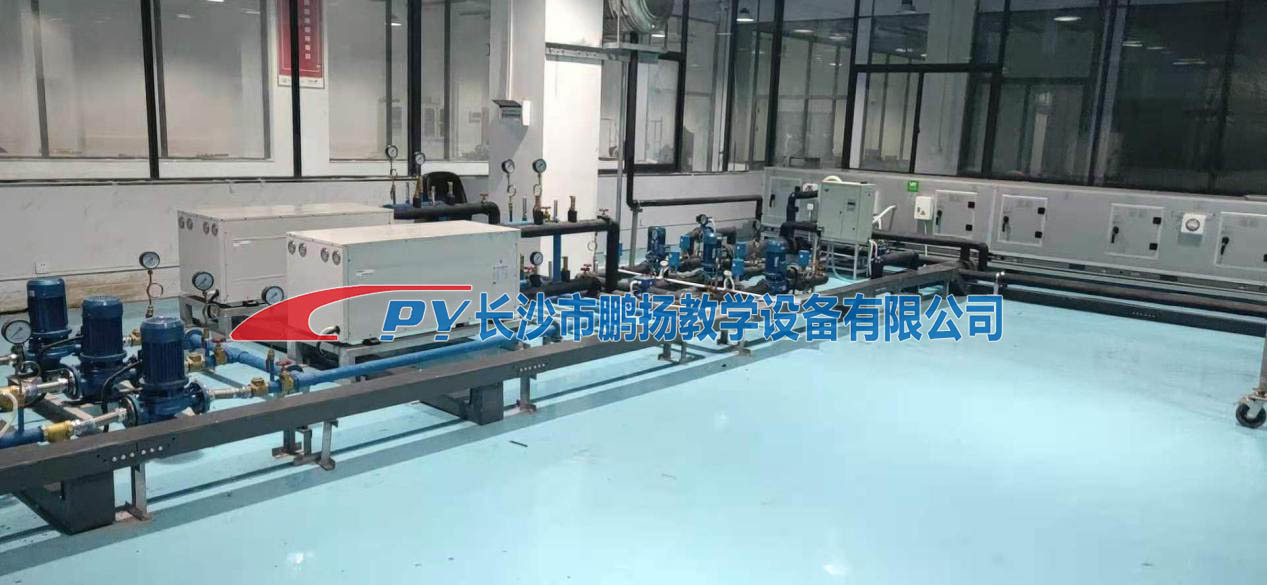

贵州交通职业技术学院空调实训室





空调大系统截图





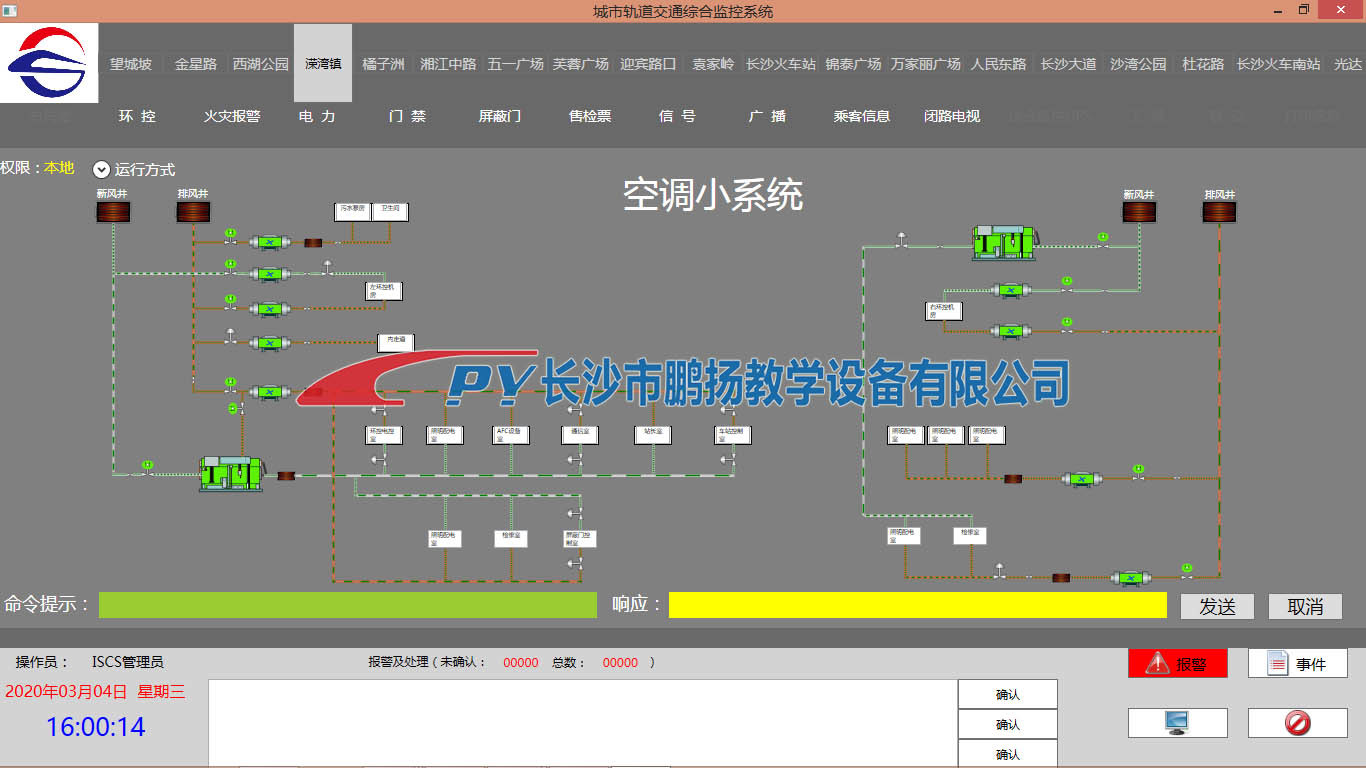

空调小系统截图





给排水系统截图
